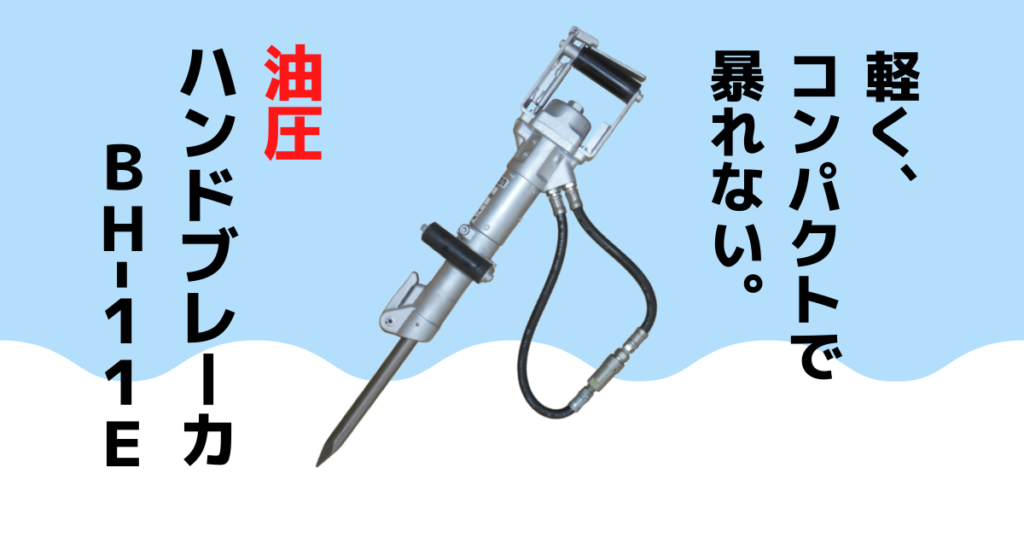

油圧ハンドブレーカ / BH-11E

特長

・低反動でピンポイント打撃!

・油圧式のため、粉塵飛散が少量!
 狭小現場での作業に最適です。

・イージーコントロール付き

仕様

型式 BH-11E
外形寸法(mm) 582×166
質量(kg) 11(工具含まず)
作動油圧(MPa) 8.8~12.7
最高圧力(MPa) 12.7
所要油流量(ℓ/min) 20.5
シャンク寸法(mm) Φ26×80
接続口金 3/8in カプラ
有効ホース延長(m) 1/2in×10
3/8in×10
その他 補助ハンドル付

使用方法

補助ハンドルの取付方法

1.補助ハンドルをブレーカのフロントエンド部の図示の部分(平行部分)にセットします。

2.ボルトに座金をセットし、ボルトを締付けます。※締付けトルク 34.3N・m

3.取付け後ハンドルグリップを握り、がたつきのないことを確認します。

保守点検

1.日常点検

① ブレーカのホースや本体から油漏れ、油のにじみがないか点検してください。

② ブレーカの工具に折損につながるような傷や亀裂がないか点検してください。



2.定期点検

ハンドブレーカの定期点検は当社または当社サービスセンターに依頼してください。



点検項目 点検周期
アキュムレータガス充填 300時間または1年
アキュムレータダイヤフラム交換 500時間または2年
バルブロッド部Oリング交換
Uカップパッキン交換
各部Oリング交換 3年以上

※アキュムレータのガス充填圧力は3.9MPaです。
